DC-DC模塊電源100W

電源類型：1/16 磚封裝模塊電源
規格型號：ZXD100SL-28S28PJ

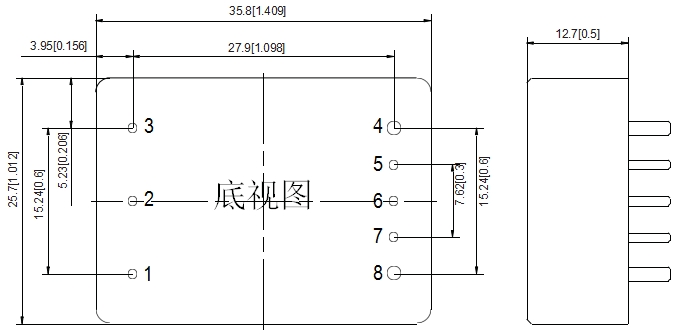

電源尺寸：35.8mm×25.7mm×12.7mm
輸入電壓：DC12V(9-18V)24V(18-36V)48V(36-72V)110V(66-170V)
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：100W

產品詳細

1/16 磚封裝模塊電源

標準1/16磚模塊電源,內部所有元器件已實現 100% 全國產化穿透;外形采用封閉式五面金屬結構;具有高可靠性,高效率,高功率密度,低紋波噪聲等特點;廣泛應用于軍工,工業,軌道交通等領域。

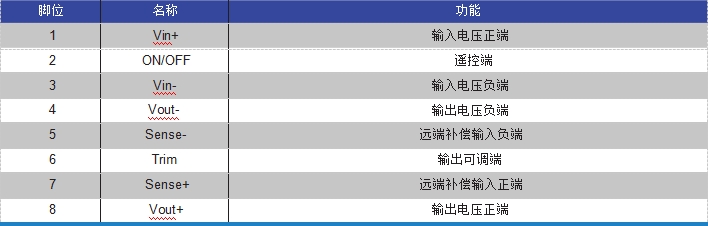

電氣性能：

輸出對外殼			1500	Vdc
工作溫度(普軍級)	-40		100	℃	外殼溫度
工作溫度(軍用級)	-55		100	℃	外殼溫度
存儲溫度(普軍級)	-55		125	℃	環境溫度
存儲溫度 (軍用級)	-55		125	℃	環境溫度
ON/OFF 至 Vin(-) 電壓	-0.3		25	Vdc	持續
輸入特性
輸入電壓范圍	16	28	40	Vdc
輸入欠壓恢復電壓	14.0	15.0	15.9	Vdc
輸入欠壓保護電壓	13.0	14.0	14.9	Vdc
回差電壓		1		Vdc
推薦輸入外接電容		100		uF	高頻低 ESR 電解電容,耐壓≥ 63VDC
內置濾波電路(LC 濾波)		0.22/50		uH/uF
最大輸入電流			8.0	A	Vin=16VDC,Po=100W
空載輸入電流		15	30	mA	Vin=28VDC,Vout=28VDC,Io=0A,Tc=25℃
靜態輸入電流		10	20	mA	使能禁止時
推薦輸入保險絲			20	A
動態特性
開機瞬態
輸出電壓上升時間		10	20	ms	輸出電壓從 10% 上升到 90%
開機延遲時間		3	5	ms	從輸入欠壓恢復點到輸出電壓上升到 10%
輸出電壓過沖			5	%Vout
隔離特性
絕緣電壓(介電強度)					見極限參數
絕緣電阻		100		MΩ	相對濕度 90%,標準大氣壓下,500VDC電壓
隔離電容(輸入到輸出)		1500		pF
功率降額曲線的溫度極限
半導體結溫			125	℃	封裝額定溫度為 150℃
PCB 板溫度			125	℃
變壓器溫度			125	℃
最高外殼溫度			105	℃
功能特點
開關頻率開 / 關控制	300	330	360	KHz
ON 電壓	3.5		25.0	Vdc	懸空或高電平 , 輸出正常(正邏輯)
OFF 電壓	-0.3		1.2	Vdc	低電平,無輸出(正邏輯)
ON 電壓	-0.3		1.2	Vdc	低電平,輸出正常(負邏輯)
OFF 電壓	3.5		25.0	Vdc	懸空或高電平 , 無輸出(負邏輯)
上拉電壓		5		Vdc
上拉電阻		10		KΩ
過熱關機 OTP 跳變點		125		℃	熱敏電阻附近 PCB 溫度
過熱關機重啟遲滯		10		℃

項目最小值		典型值	最大值	單位備注 / 條件
可靠性特征
MTBF		2×10 ⁶		H	Vin=28VDC,滿載輸出,Tc=55℃
輸出特性
輸出電壓設定值	27.72	28.0	28.28	Vdc	Vin=28VDC,Io=3.6A
輸出電壓調節
電壓調整率			±1	%
負載調整率			±1	%
輸出穩壓精度			±1	%
輸出電壓紋波和噪聲					測試方法見圖 F
峰峰值		120	250	mV
有效值		30	50	mV
輸出電壓范圍	27.3		28.7	Vdc	全輸入電壓范圍,全負載范圍,全溫度范圍
輸出電流范圍	0		3.6	A
輸出過流保護點	3.9	4.3	6.0	A	Vin=28VDCVout=28VDC,Tc=25℃ 打嗝保護模式,自恢復
最大輸出電容	100		2000	μF
瞬態響應過沖幅度		700	1400	mV	50%-75%-50% 負載階躍變化,di/dt=2.5A/us
瞬態響應恢復時間		400	800	μs	恢復到 1% 輸出電壓范圍內的時間
輸出電壓調整范圍	-10		+10	%
輸出過壓保護	33.6	36.4	39.2	Vdc	Vin=28VDC,Io=1.8A,Tc=25℃,輸出恒壓
效率
100% 負載	88.0	90.5		%	Vin=28VDC,Vout=28VDC,Io=3.6A,Tc=25℃
環境條件
環境條件項目	最小值	典型值	最大值	單位	備注 / 條件
相對濕度	5		95	%	無冷凝
存儲濕度	5		95	%	無冷凝
		260		℃	烙鐵焊接 , 時間小于 10s
		425		℃	烙鐵焊接 , 時間小于 5s
散熱方式散熱器或風冷
