亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出同步降壓型 DC/DC 控制器 LTC7800，該器件以高達 2.25MHz 頻率運行，以減小電路尺寸和提高功率密度。其很短的 45ns 最短接通時間實現了 24VIN 至 3.3VOUT 轉換，同時以 2MHz 固定頻率切換，從而避開了關鍵的噪聲敏感頻段，包括 AM 無線電頻段。同步整流提供高達 95% 的效率，同時突發模式 (Burst Mode®) 工作在無負載備用情況下可保持靜態電流低于 50μA，這非常適合始終保持接通的系統。

LTC7800 在 4V 至 60V 輸入電源范圍內運行，以針對高壓瞬態提供保護、在汽車?yán)滠?chē)發動時保持連續運行、并涵蓋廣泛的輸入電源和電池化學組成。在輸出電流高達 20A 時，輸出電壓可設定在 0.8V 至 24V，非常適合 12V 或 24V 汽車、重型設備、工業控制、機器人和電信應用。

LTC7800 具備強大的 1.1? 內置 MOSFET 柵極驅動器。該器件以 320kHz 至 2.25MHz 可選固定頻率運行，并可同步至一個相同范圍的外部時鐘。在輕負載時，用戶可以選擇連續運行、脈沖跳躍和低紋波突發模式運行。其電流模式架構提供非常容易的環路補償、快速瞬態響應和卓越的電壓調節。輸出電流檢測可通過測量輸出電感器 (DCR) 兩端的壓降來完成，以實現最高效率，或者通過使用一個可選檢測電阻器來完成輸出電流檢測。在過載情況下，電流折返限制 MOSFET 產生的熱量，其他特點包括高達 98% 的占空比 (當用電池供電且在放電時是很有用)、一個采用輸入電壓或 EXTVCC 給柵極驅動供電的內部 LDO、以及一個電源良好輸出信號。

LTC7800 采用 20 引線 3mm x 4mm QFN 耐熱性能增強型封裝，與 LTC3891 是引腳兼容的。該器件有兩種工作結溫級版本，擴展和工業溫度級版本的溫度范圍為 –40°C 至 125°C，高溫汽車級版本的溫度范圍為 –40°C 至 150°C。千片批購價為每片 3.47 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC7800。

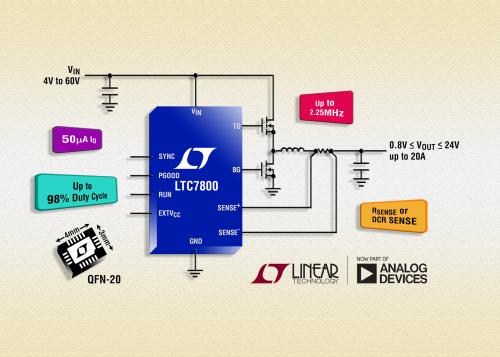

照片說明：60V 同步降壓型 2.25MHz DC/DC 控制器


性能概要： LTC7800
·寬輸入電壓范圍：4V 至 60V

·寬輸出電壓范圍：0.8V 至 24V

·320kHz 至 2.25MHz PLL 固定工作頻率

·很短的 45ns 最短接通時間以實現高降壓比

·50µA 靜態電流

·同步整流實現高達 95% 的效率

·強大的 1.1? 內置 MOSFET 柵極驅動器

·DCR 或 RSENSE 電流檢測

·可選低紋波突發模式運行、脈沖跳躍或連續運行

·可調軟啟動或跟蹤

·輸出過壓和過流折返保護

本文給出的報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。

3月10日，ADI完成對卓越的高性能模擬集成電路公司凌力爾特之收購。收購凌力爾特之后，ADI 進一步增強了技術實力。
