近年來，電子設備中所使用的FPGA或ASIC，為了減少功耗，正在推進內核電壓的低電壓化。隨著內核電壓的低電壓化，對DC/DC轉換器的輸出電壓高精度化的要求逐年增強。



此外，因為FPGA或ASIC的負載電流會瞬間變化，瞬態電壓波動會增大。以前的DC/DC轉換器為了控制瞬態電壓波動，需要大容量輸出電容，因此出現了安裝面積增大的問題。



此次，特瑞仕研發的XC9274/XC9275系列是一種可高精度輸出低電壓的輸出電壓、且配備了實現更快速的瞬態響應技術的“第二代 HiSAT-COT”的3.0A同步整流降壓DC/DC轉換器。



XC9274/XC9275系列是最適于FPGA或ASIC等負載變化大的設備的POL電源的IC。



配備“第二代 HiSAT-COT”的XC9273/XC9274系列，因為輸出電壓的高精度化，在整個工作溫度范圍內實現了FB電壓±1％。



關于瞬態響應特性，與以往產品相比，也大幅進行了瞬態響應的高速化，實現了世界上最快級別的瞬態響應特性。（圖1）此外，通過瞬態響應的高速化，迄今為止需要大容量的輸出電容的小型化將成為可能，與以往產品相比，實現了減少約25%的安裝面積。



工作模式可從PWM控制（XC9274）或PWM/PFM轉換（自動切換工作模式）控制（XC9275）中選擇，將在小負載（輕載）至大負載（重載）的滿載區域?qū)崿F(xiàn)快速瞬態響應、低紋波。



輸出電流為3.0A，輸入電壓范圍為2.7V～5.5V，輸出電壓為0.8V～3.6V，F(xiàn)B電壓精度為±1.0％。開關（工作）頻率可從功率轉換效率高的1.2MHz和部件尺寸的小型化及瞬態響應好的3.0MHz中選擇。



軟啟動功能在0.25ms（內部固定）下，可選擇在工作停止時有無將輸出電壓高速放電的軟關機功能，可輕松支持FPGA或ASIC等的啟動順序。



保護功能內置了過流保護、短路保護、熱關斷，從過流（短路）保護狀態將其打開時，可從使輸出自動恢復的Hiccup模式與停止閉鎖類型中選擇。



封裝采用通用產品SOP-8FD（4.9 x 6.0 x h1.55mm）。



特瑞仕今后也將根據市場需求迅速開發產品，為實現富裕的社會繼續做出貢獻。



【XC9274/XC9275系列的特點】



? 采用特瑞仕獨自的快速瞬態響應控制“第二代HiSAT-COT”



　　- 世界上最快等級的瞬態響應特性



　　- 與以往產品相比，可減少25%的安裝面積



? 最大輸出電流3.0A



? 包括環境溫度、負載調整率的高精度的輸出電壓



? 采用通用封裝的SOP-8FD



? 驅動器內置型

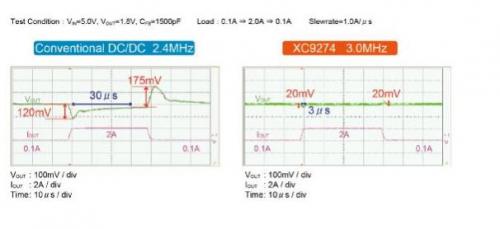

▲圖1　與以往產品比較瞬態響應
