產品特點
   ■寬輸入電壓范圍，單、雙、叁路輸出
   ■典型轉換效率85%
   ■遙控開關控制
   ■200KHz 工作頻率
   ■內置輸入濾波器

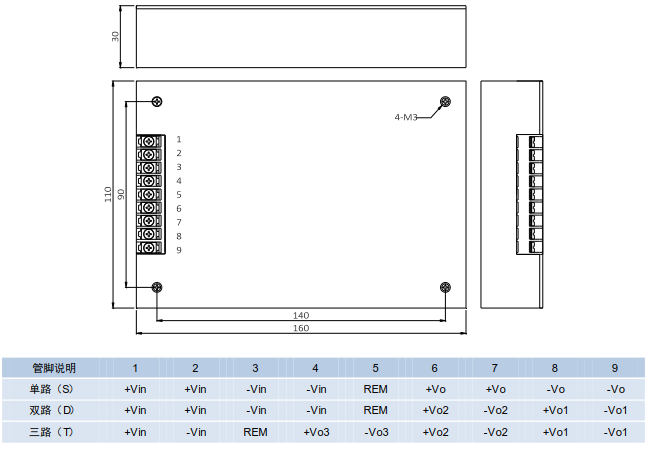

   ■尺寸：160*110*30（mm）

典型應用
   ■地面通訊、遠洋通訊
   ■船艦系統、通信系統、工業控制

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱12V	9	12	18	Vdc
	標稱24V	18	24	36
	標稱48V	36	48	72
	標稱110V	70	110	140
遙控特性（正邏輯）	關斷時輸入電流			10	mA	注 1
	低電平	0		0.4	V
	高電平	1.5		5.0	V
遙控特性（負邏輯，尾綴/P）	關斷時輸入電流			10	mA	注 2
	低電平	0		0.4	V
	高電平	1.5		5.0	V
輸入反射紋波電流	滿載，標稱輸入電壓		10%	15%	Ionom	峰峰值

注1：邏輯參考地-Vin，低電平關斷，高電平或懸空工作。  注2: 邏輯參考地-Vin，低電平工作，高電平或懸空關斷。


輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
	Vo2，Vo3			±2.0%	±3.0%
源效應	滿載，輸入低端～高端				±0.3%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載				±0.5%	Vonom
啟動時間	輸入低端～高端				10	ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			50	mV	同軸電纜測試法 峰峰值
		Vo≥24V			200
		其它			100
輸出短路保護	恒流型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	℃





一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出及外殼之間		500			Vdc
隔離電阻	輸入、輸出及外殼之間			500		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流,不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流,不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃



型號	輸入電壓范圍（V）	標稱輸入電壓（V）	標稱輸出電壓（V）	標稱輸出電流（A）	輸出功率（W）	效率（%）
ZXD100L-□S3.3	9～18 18～36 36～72 70～140	12 24 48 110	3.3	30.30	100	79
ZXD100L-□S05			5	20.00	100	80
ZXD100L-□S12			12	8.33	100	82
ZXD100L-□S15			15	6.67	100	83
ZXD100L-□S24			24	4.17	100	83
ZXD100L-□S48			48	2.08	100	84
ZXD150L-□S3.3			12	12.5	150	84
ZXD150L-□S09			5	30.00	150	84
ZXD150L-□S12			9	16.67	150	83
ZXD150L-□S18			15	10.00	150	84
ZXD150L-□S28			24	6.25	150	84
ZXD200L-□S05			5	40.00	200	85
ZXD200L-□S09			9	22.22	200	85
ZXD200L-□S15			15	13.33	200	84
ZXD200L-□S24			24	8.33	200	85
ZXD250L-□S05			5	50.00	250	85
ZXD250L-□S09			9	27.78	250	86
ZXD250L-□S15			15	16.67	250	86
ZXD250L-□S18			18	13.89	250	86
ZXD250L-□S24			24	10.42	250	85
ZXD250L-□S48			48	5.21	250	85

(僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司。)
