鐵路電源模塊300-800W

電源類型：鐵路模塊電源，鐵路專用電源
規格型號：ZXD300LRH-110S24

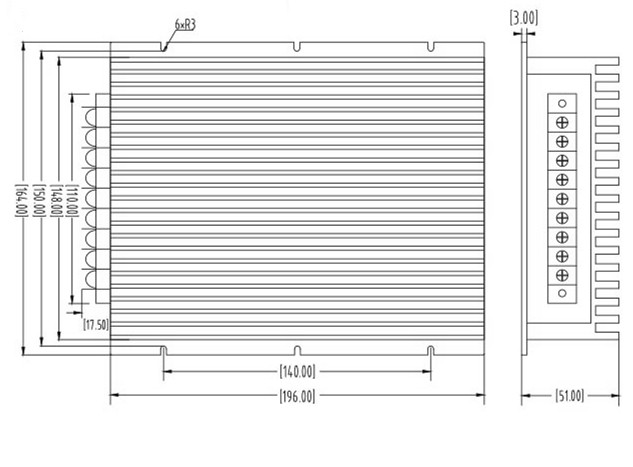

電源尺寸：240mmx174mmx53mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)300V(200-400V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：300-800W

產品詳細

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：300-800W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2：1
輸出電壓精度 %	±1
負載調整率 %	±1.5
電壓調整率 %	±0.8
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作殼溫	-40℃ - +95℃
開關頻率KHz	100-300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出-殼：500Vdc
MTBF	5×10⁵
安規要求	CSA/NRTL/IEC/EN 60950-1,CB-Report
熱阻特性	熱阻	冷卻方式
	1.26℃/W	自然風冷
	1.05℃/W	0.5M/S
	0.77℃/W	1M/S
	0.57℃/W	1.5M/S
	0.47℃/W	2M/S

　　產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD400LRH-□S05	18-72 40-170	5.05	80	82	10000
ZXD400LRH-□S12		12	33	83	2200
ZXD400LRH-□S24		24	16.5	85	1000
ZXD400LRH-□S48		48	8.2	86	470

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD600LRH-□S12	9-36 40-170	12	50	86	10000
ZXD600LRH-□S15		15	40	87	10000
ZXD600LRH-□S24		24	25	88	3300
ZXD600LRH-□S48		48	12.5	88	1000
